發動機可變氣門進氣系統的分類
日期：2017-06-17 09:47:41 瀏覽次數：331
可變氣門進氣系統的分類：
1. 多氣門分別投入工作；
（1）通過凸輪或搖臂控制氣門在設定的工況下開或關。
（2）在進氣道上設置旋轉閥門，根據設定工況打開或關閉該氣門的進氣通道，這種結構比用凸輪、搖臂控制簡單。
2. 可變進氣道系統；
（1）雙脈沖進氣系統。
（2）四氣門二階段進氣系統。
（3）三階段進氣系統。
雙脈沖進氣系統
a)低速段（n<4400r/min）；b)高速段（n>4400r/min）
當進氣管中動力閥關閉時，可變進氣管容積及總長大約為70cm的進氣管，能在發動機轉速n=3300r/min時，形成諧振進氣壓力波，提高了充氣效率，使轉矩達到最大值。當發動機轉速大于4000r/min時，進氣管中便不能形成有效的進氣壓力波，于是動力閥門打開，兩個中間進氣通道便連接成一體。優化選擇在每個氣缸與總管連接的支管容積后，能形成高速(如：n=4400r/min)下諧振進氣脈沖波，使轉矩值達到較高值。于是在n=1500～5000r/min的范圍內，轉矩曲線變化平緩。

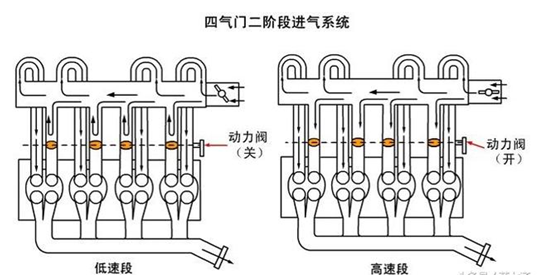

四氣門二階段進氣系統
該進氣系統由彎曲的長進氣管和短的直進氣管與空氣室相連接，并分別連接到缸蓋的兩個進氣門上，在發動機低、中速工況時由長的彎曲管向發動機供氣；而在高速時，短進氣管也同時供氣(動力閥打開)，提高了發動機功率。
在發動機低、中速工況(n<3800r/min)，動力閥關閉短進氣管的通道?？諝馔ㄟ^長的彎曲氣道，使氣流速度增加，并且形成較強的渦流，促進良好混合氣的形成。此外，進氣管的長度能夠在進氣門即將關閉時，形成較強的反射壓力波峰，使進入氣缸的空氣增加。這都有助于提高發動機低速時的轉矩。
在發動機高速工況(n>3800r/min)，動力閥打開，額外的空氣從空氣室經過短進氣管進入氣缸，改善了容積效率，并且由另一氣門進入氣缸的這股氣流，將低、中速工況形成的渦流改變成滾流運動，更能滿足高速高負荷時改善燃燒的需要。

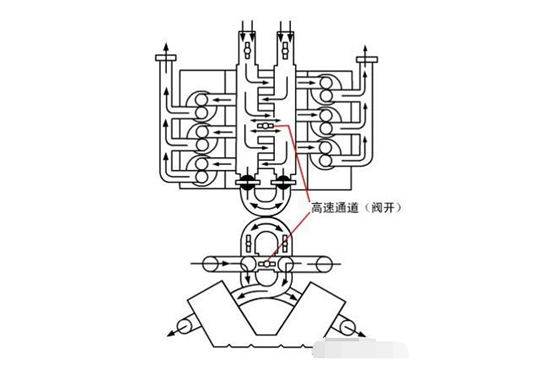

三階段進氣系統
三階段a)低速（n<4000r/min）；b)中速n>4000r/min）；c)高速（n>5000r/min）
該進氣系統由末端連在一起的兩根空氣室管組成，并布置在V形夾角之間。每根空氣室通過3根單獨的脈沖管連接到左側或者右側的氣缸上。每一側氣缸形成獨立的三缸機，各缸的進氣沖程相位為均勻隔開的240°。兩根空氣室的人口處有各自的節流閥，在兩根空氣室中部有用閥門控制的連接通道，在空氣室末端U形連接管處布置有兩個蝶式閥門。
在發動機低速工況(n<4000r/min)，兩空氣室管之間的閥及高速工況用閥關閉。每根空氣室管及與其相連接的3根脈沖進氣管形成完整的諧振系統，將在一定轉速工況下(如：n=3500r/min)，將慣性及波動效應綜合在一起，從而使充氣效率及轉矩達到峰值。當發動機轉速高于3500r/min時，諧振壓力波的波幅值變小，因此可變系統的效果也變差，相應地每個氣缸的充氣效率也變小。
三階段進氣系統
當發動機轉速處于4000～5000r/min之間，即中速工況時，連接兩根空氣室的閥門打開，因此部分損壞了低速工況諧振壓力波頻率，然而卻在轉速為4500r/min的工況下，形成新的諧振壓力波峰，從而使更多的空氣或混合氣進入氣缸。
當發動機轉速進一步提高，如：達到5000r/min以上，于是短進氣道中蝶閥打開，在兩個空氣室之間的短的及直接通道的空氣流動，影響了第二階段的慣性及脈沖效應。然而在高速范圍(5000～6000r/min)內，通過各缸進氣管的脈沖及諧振作用，建立了新的脈沖壓力波及效果。于是三階段的可變進氣系統在三段轉速范圍內都能形成一個高的轉矩峰值，從而提高了整個轉速范圍內的轉矩，使轉矩特性更平坦，數值更高。
